浅谈蓄热燃烧炉蓄热砖的填充量设计思路

发布日期:2023-06-14 访问量:12263

首先我们要了解蓄热砖的在整个RTO中所起的作用,蓄热砖的作用就是将RTO燃烧室内部处理完的热量,通过热交换留在蓄热砖上,最终低温节能排放;进口废气又将留在蓄热砖上的热量通过热交换将蓄热砖上的热量带走,从而预热废气,如此循环往复;

然后我们需要知道该废气的前段信息,具体有废气的流量、浓度、温度、湿度;知道这些后需要设定一个目标蓄热温度,也就是通过蓄热砖的蓄热可以将废气预热到多少摄氏度;知道此温度后,我们通过Q=CMδT计算出将废气加热至此温度后所需要的热量,那么蓄热砖就必须提供这么多的热量。

最后我们需要知道蓄热砖的参数信息,首先需要了解蓄热砖的热熔大小,以及我们在整个吸热与放热过程中所产生的温差是多少,温差越小蓄热能力越好,我们即可算出对应品牌蓄热砖的质量大小,质量了解后,根据供应商所提供的参数信息,找到堆积密度,即可计算出所需蓄热砖的总体积,另外就是单块蓄热砖的体积,我们就可以计算出蓄热砖的使用数量。

      床式RTO蓄热砖的计算案例

    以三床式为例,三床的工作状态是1床进气,1床出气,1床吹扫,三床也就是三套蓄热体,通过时间继电器循环往复切换三床的工作状态,那么我们了解此种原理后,问题就变得很简单了,也就是在相应时间间隔内,蓄热砖所将此时间段的累计风量,预热到多少℃,通过上述思路分析,即可计算出蓄热砖的填充量大小。

     废气信息:

     废气风量为:10000Nm³/h;

     废气温度为:40℃

     加热至目标温度为:780℃

     阀门切换时间为:120S

     废气在40℃下的比热熔为:1.30kJ/(Nm 3·℃)

     废气在780℃下的比热熔为:1.50kJ/(Nm 3·℃)


Q=CMδT=CQ*ρδT=10000*120/3600*1.29(1.5*780-1.3*40)

             =480740KJ

蓄热砖信息:

    蓄热砖比热容:1.15kJ/(kg·K)

    吸热放热温度差为:80摄氏度

    蓄热砖的堆积密度为:1138kg/m3;

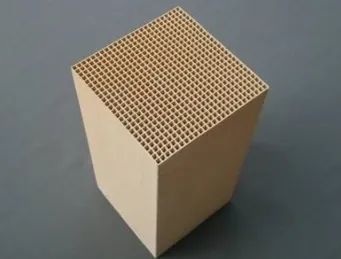

    蓄热砖单个尺寸:150mm*150mm*300mm

    M=Q空/(C*δT)=480740/(1.15*80)=5225kg

    蓄热砖的体积为:V=M/ρ=5225kg/1138*1.1=5.05m³

    蓄热砖的用量:N=V/v=5.05/0.00675=750块

    以此类推,市场上存在5床、7床以及旋转式都是采用相同的机理进行核算的,我们需要抓住的是他整个的设计原理,也就可以从容应对从原理衍生出来的千变万化了。
